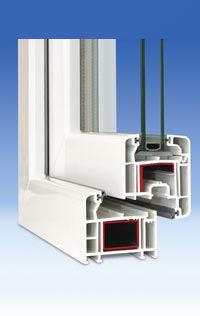

deceuninck система «фаворит»Профильная система Thyssen Баутек разработана для российского рынка с учетом возможности использования в районах крайнего Севера. Система имеет раму и створку толщиной 71 мм, при стандартнах европейских окона 58-60 мм. В системе Баутек устанавливается стеклопакет толщиной 36 мм. Окно состоитиз пяти воздушных камер и свариваемых серых уплотнителей из термопластичных эластомеров.

Основные харктеристики системы Фаворит

  • Ширина профиля 71 мм
  • Количество камер 5
  • Ширина стеклопакета до 47 мм
  • Цвет уплотнителя Серый
  • Сопротивление теплопередаче 0.78 м2С/Вт

deceuninck система «фаворит»Технические особенности системы «Фаворит»

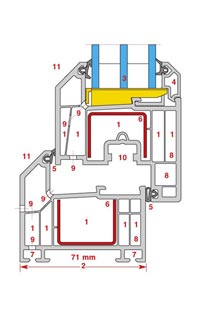

Система окон «ФАВОРИТ», которую продвигает на российском рынке компания «Deceuninck Group» («Thyssen Polymer GmbH»), вызвала большой интерес среди изготовителей окон. Это комплексная система, изначально задуманная и разработанная именно для России с ее жесткими климатическими условиями, является совместным продуктом немецких и российских специалистов.

  1. Повышенная теплозащита благодаря ширине 71 мм и 5-ти воздушным камерам шириной не менее 5мм.В систему входит также коробка шириной 128 мм.
  2. Снижение «краевого эффекта» у стеклопакетов благодаря ширине профилей 71 мм и высоте защемления стеклопакета 20 мм.
  3. В окна возможна установка стеклопакетов шириной до 47 мм.
  4. В состав системы входят элитные двери из пятикамерных профилей шириной 71 мм, и возможность применения порогов с термовставкой.
  5. Компаунд (сырьевая смесь) подготовлена для применения профилей в жестком российском климате.
  6. Высокая статическая надежность и формоустойчивость системы благодаря повышенным моментам инерции стальных усилителей и прочности самого ПВХ профиля.
  7. Высота притворов: снаружи 8мм, изнутри 9мм.
  8. В конструкциях окон системы «ФАВОРИТ» применяются свариваемые уплотнители из термопластичных эластомеров (ТПЭ) серого цвета.
  9. Осевой размер установки фурнитуры 13 мм повышает противовзломные качества окон «ФАВОРИТ».
  10. Профили имеют элегантный дизайн с уклоном 45° и с безупречными поверхностями.

1. Повышенная теплозащита благодаря ширине 71 мм и 5-ти воздушным камерам шириной не менее 5мм.

Сопротивление теплопередаче системы:

  1. 0,78 м2С/ВТ (с усилительным вкладышем);
  2. 0,82 м2С/ВТ (без усилительного вкладыша).

В настоящее время принят и введен в действие СНиП 23-02-03 «ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ» (ПРИНЯТЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ с 1 октября 2003 г. постановлением Госстроя России от 26.06.2003г. № 113 ВЗАМЕН СНиП II-3-79*). При поэлементном нормировании сохранился принципиальный и давно оправдавший себя принцип, где за основу взяты градусо-сутки отопительного периода. Но, при том, что порядок цифр остался прежним, и революции, как это было с введением в 1998 году поправок к старому СниПу не произошло, требуемое приведенное сопротивление окон все-таки немного поменялось. При чем по-разному: если для Южных регионов и Центральной России значение выросло примерно 0,03 м2С/Вт, то для холодных регионов (с градусо-сутками выше 6000) цифры остались прежними. Это связано с тем, что улучшать конструкцию окон в Сибири и на в северных районах затруднительно по экономическим причинам.

Выбранное направление развития нормативной базы в России вполне соответствует общим европейским и мировым тенденциям. Например, серьезным толчком для развития строительных технологий в Европе стало принятие EnEV, применение которого должно сократить потребление энергии примерно на 30%. Принятие EnEV в феврале 2002 года дало толчок к тому, что в Германии начался переход от конструкций оконных переплетов с тремя камерами и шириной около 60 мм к многокамерным системам шириной от 70 мм. В систему входит также коробка шириной 128 мм.

Будучи в курсе готовящихся новых норм, одновременно с их введением в действие в Россию вышла с концепцией окон «ФАВОРИТ» компания «Thyssen Polymer», входящая в группу компаний «Декенинк». Главным принципом системы принято, что она должна быть теплой, и выдерживать все жесткие климатические нагрузки в России. Для этого система должна имеет пять воздушных камер и общую ширину профилей 71 мм.

Практика и расчеты показывают, что профили шириной около 60 мм в плане повышения теплозащиты исчерпали свой потенциал развития. Последними попытками были идеи превратить профили 60 мм в четырехкамерные, и применить усилительную сталь с терморазрывами, по принципу алюминия. Но исследования и испытания во всех европейских лабораториях показали отсутствие разницы в теплозащите между трех- и четырехкамерными профилями 60мм шириной. Работают и дают эффект теплозащиты только воздушные камеры, в которых толщина воздушной прослойки не менее 5мм, а в профилях с шириной 60 мм можно идти только по пути дробления воздушных камер на отделы шириной 2-4 мм. В итоге, изготовленные всеми фирмами фильеры для четырехкамерных профилей 60 мм пылятся на деревянных полках в кладовых… Что касается стали с термовкладышами, то здесь можно получить увеличение сопротивления теплопередаче, но это решение оказалось слишком дорогим. Поэтому, система «ФАВОРИТ» имеет четыре теплоизоляционные камеры шириной не менее 5 мм, и, исходя из учета требований статики, определен размер пятой, внутренней камеры под сталь. Общая необходимая ширина профилей, исходя из этих двух соображений, у системы оказалась 71 мм.

Высокое сопротивление теплопередаче профильной системы повышает приведенное сопротивление теплопередаче окон в целом. По расчетным данным, для системы «ФАВОРИТ» при одинаковых стеклопакетах и при отношении площади остекления к площади изделий 0,7 этот важный показатель увеличивается на 0,03 м2С/Вт.

Это как раз та самая величина, на которую возрастают требования норм. Для производителей окон это означает, что не меняя конструкцию стеклопакетов, а применяя новую оконную систему, они автоматически впишутся в новые нормы без повышения себестоимости продукции.

На практике, сопротивление теплопередаче получается выше расчетных значений. По испытаниям, проведенным в Уральском регионе (компания ООО «СпецРемСтрой») (Испытательный Центр Строительных материалов, изделий и конструкций ФГУП ГРЦ «КБ им. Академика Макеева В.П.»), были получены следующие результаты испытаний:

  • при стеклопакете 4М1-12-4М1-12-4М1: 0,66 м2С/Вт;
  • при стеклопакете 4М1-12-4М1-12-И4: 0,80 м2С/Вт;
  • при стеклопакете 4М1-16-4М1: 0,48 м2С/Вт;
  • при стеклопакете 4М1-16-И4: 0,74 м2С/Вт.

2. Снижение «краевого эффекта» у стеклопакетов, благодаря ширине профилей 71 мм и высоте защемления стеклопакета 20 мм.

Проведенный анализ распределения изотерм в профилях системы показал существенное снижение «краевого эффекта» стеклопакета, то есть образования конденсата по его периметру.

3. В окна возможна установка стеклопакетов шириной до 47 мм.

Хотя мы являемся сторонниками применения в стеклопакетах стекол с селективным покрытием, экономическая ситуация во многих регионах пока еще такова, что более оправдано применение двухкамерных стеклопакетов. При увеличении ширины воздушной прослойки стеклопакета на 2 мм в диапазоне от 10 до 15-16 мм дает в среднем увеличение его сопротивление теплопередаче на 0,02 м2С/Вт. В качестве стандартного стеклопакета для системы «ФАВОРИТ» принят оптимальный вариант общей толщиной 36 мм.

4. В состав системы входят элитные двери из пятикамерных профилей шириной 71 мм, и возможность применения порогов с термовставкой.

Относительно требований к входным дверям новые норма предписывают:

5.7 Приведенное сопротивление теплопередаче Ro, м2С/Вт, входных дверей и дверей (без тамбура) квартир первых этажей и ворот, а также дверей квартир с неотапливаем ыми лестничными клетками должно быть не менее произведения 0,6 Rreq (произведения 0,8 Rreq для входных дверей в одноквартирные дома), где Rreq - приведенное сопротивление теплопередаче стен, определяемое по формуле (3); для дверей в квартиры выше первого этажа зданий с отапливаемыми лестничными клетками - не менее 0,55 м2С/Вт.

Без лишних подробностей, очевидно, что это очень высокие теплотехнические предписания! Представленные на рынке типовые двери из ПВХ профилей - это в подавляющем большинстве двухкамерные системы с мощной замкнутой сталью, которые не вписываются в требования норм. Исключение составляет система «ФАВОРИТ». В состав системы входят элитные двери из пятикамерных профилей шириной 71 мм, и возможность применения порогов с термовставкой. Таким образом, сопротивление теплопередаче входных дверей из профилей «ФАВОРИТ» будет по меньшей мере не ниже, а при применении сэндвич-панелей большой площади, выше, чем у окон, что будет полностью соответствовать требованиям норм.

5. Компаунд (сырьевая смесь) подготовлена для применения профилей в жестком российском климате.

  • Пластик окон должен выдерживать самые суровые морозы, поэтому в его составе уделено особое внимание модификатору на ударную вязкость. Профиль по восприятию климатических воздействий относится к «морозостойкому исполнению»;
  • температура размягчения по Вика составляет +89 С;
  • ударная вязкость по Шарпи 44 кДЖ/м2;
  • прочность угловых соединений превосходит требования норм в два-три раза!;
  • подтвержденная долговечность 50 условных лет эксплуатации (для умеренного климата) и 20 - для северных районов.
6. Высокая статическая надежность и формоустойчивость системы благодаря повышенным моментам инерции стальных усилителей и прочности самого ПВХ профиля.

Момент инерции импоста в два раза превышает аналогичный показатель иных профильных систем.

7. Высота притворов: снаружи 8мм, изнутри 9мм.

Такая высота притворов гарантирует надежное прилегание створок к раме и широкие возможности регулировки фурнитуры. Вместе с эластичным уплотнителем специальной формы, это дает высокие шумоизоляцию и плотность окон. В то же время, при необходимости, в окна может быть установлен климатический клапан «Регель-Эйр»

8. В конструкциях окон системы «ФАВОРИТ» применяются свариваемые уплотнители из термопластичных эластомеров (ТПЭ) серого цвета.

Серый цвет уплотнителей придает окнам новый, элегантный дизайн. Протянутые уплотнители свариваются совместно с профилями, что ускоряет и упрощает изготовление окон.

Что касается физико-механических свойств уплотнителей, то они целиком зависят от их химического состава. Применяемая компанией «Thyssen Polymer GmbH» рецептура позволяет ипользовать уплотнители из ТПЭ в жестких климатических условиях России.

9. Осевой размер установки фурнитуры 13 мм повышает противовзломные качества окон «ФАВОРИТ».

10. Профили имеют элегантный дизайн с уклоном 45° и с безупречными поверхностями.

Наряду со всеми вышеприведенными техническими особенностями, компания позаботилась о том, чтобы цена профильной системы «ФАВОРИТ» была конкурентноспособной по сравнению с доминирующими сегодня трехкамерными системами шириной 60м.
